Hogyan kell helyesen forrasztani az elektromos alkatrészeket?

Szia! Elektromos alkatrészek beszállítójaként saját bőrömön láttam, mennyire fontos az elektromos alkatrészek helyes forrasztása. Akár barkácsolásrajongó, akár professzionális technikus, a forrasztási folyamat megfelelő elvégzése jelentősen megváltoztathatja elektromos alkatrészek teljesítményét és élettartamát. Ebben a blogbejegyzésben megosztok néhány tippet és trükköt az elektromos alkatrészek profi forrasztásához.

A megfelelő eszközök beszerzése

A forrasztás megkezdése előtt meg kell győződnie a megfelelő szerszámokról. Íme egy lista azokról az alapvető eszközökről, amelyekre szüksége lesz:

• Forrasztópáka:A jó forrasztópáka minden forrasztóberendezés szíve. Keressen állítható hőmérséklet-szabályozású forrasztópákát, mivel a különböző típusú elektromos alkatrészek eltérő forrasztási hőmérsékletet igényelnek. A 300°C és 450°C közötti hőmérséklet-tartomány a legtöbb alkalmazáshoz elegendő.
• Forrasztás:Válasszon kiváló minőségű forrasztóanyagot, amely alkalmas az elektromos munkákra. Az ólommentes forrasztóanyag a környezetvédelmi megfontolások miatt egyre népszerűbb, de a hagyományos ólomalapú forrasztóanyag még mindig széles körben használatos. Győződjön meg arról, hogy a forrasztóanyagnak van folyasztószere, mivel a folyasztószer segít megtisztítani a forrasztandó felületeket, és elősegíti a jobb tapadást.
• Forrasztóállvány:A forrasztóállvány elengedhetetlen tartozék, hogy a forrasztópáka biztonságban legyen, amikor nem használja. Segít abban is, hogy a forrasztópáka ne sértse meg a munkapadot vagy más felületeket.
• Kiforrasztó szivattyú vagy kanóc:Néha előfordulhat, hogy el kell távolítania a forrasztást a csatlakozásból. Erre a célra nagyon hasznos lehet egy kiforrasztópumpa vagy kanóc. A kiforrasztó szivattyú felszívja az olvadt forrasztóanyagot, míg a kiforrasztó kanóc kapilláris hatáson keresztül szívja fel a forrasztóanyagot.
• Huzalvágók és -eltávolítók:Szüksége lesz huzalvágókra és csupaszítókra a szigetelés levágásához és leválasztásához a használt vezetékekről. Győződjön meg arról, hogy a huzalvágók élesek, és a lehúzók a használt huzalmérőhöz megfelelő méretűek.
• Nagyító:A nagyító nagyon hasznos lehet kis elektromos alkatrészek forrasztásához. Lehetővé teszi, hogy tisztábban lássa a csatlakozás részleteit, és biztosítja a jó kapcsolatot.

A munkaterület előkészítése

Ha minden szükséges eszközzel rendelkezik, ideje előkészíteni a munkaterületet. Íme néhány tipp, amelyek segítenek biztonságos és kényelmes forrasztási környezet kialakításában:

• Munkapad:Válasszon egy tiszta, lapos és stabil munkapadot a munkához. Ügyeljen arra, hogy a munkaasztal jól megvilágított és szellőző legyen, mert a forrasztás során egészségre ártalmas gőzök keletkezhetnek.
• Antisztatikus szőnyeg:Az antisztatikus szőnyeg megakadályozza, hogy a statikus elektromosság károsítsa az érzékeny elektromos alkatrészeket. Helyezze az antisztatikus szőnyeget a munkaasztalra, és csatlakoztassa egy földelőforráshoz.
• Biztonsági felszerelés:Viseljen védőszemüveget, hogy megvédje a szemét a kirepülő forrasztóanyagtól és egyéb törmeléktől. Érdemes kesztyűt is viselni, hogy megvédje a kezét a forrasztópáka hőjétől.

Az elektromos alkatrészek előkészítése

A forrasztás megkezdése előtt elő kell készítenie az elektromos alkatrészeket, amelyekkel dolgozik. A következőket kell tennie:

• A felületek tisztítása:Tiszta, száraz ruhával vagy kis kefével tisztítsa meg a forrasztandó elektromos alkatrészek felületét. Távolítson el minden szennyeződést, zsírt vagy oxidációt a felületekről, mert ezek megakadályozhatják a forrasztóanyag megfelelő tapadását.
• Tin az alkatrészek:Az ónozás az a folyamat, amikor vékony forrasztóréteget visznek fel az elektromos alkatrészek felületére. Ez elősegíti a forraszanyag nedvesedésének javítását és megkönnyíti a jó kötés kialakítását. Egy alkatrész ónozásához melegítse fel a forrasztópákát, és érintse meg a vas hegyét az alkatrész felületéhez. Ezután vigyen fel kis mennyiségű forrasztóanyagot a felületre, és egyenletesen oszlassa el a forrasztópákával.
• Helyezze el az alkatrészeket:Miután az alkatrészek ónozottak, helyezze őket a kívánt helyre az áramköri lapon vagy más hordozón. Győződjön meg arról, hogy az alkatrészek megfelelően vannak beállítva, és elegendő hely van közöttük a forrasztáshoz.

Az elektromos alkatrészek forrasztása

Most, hogy minden szerszám és elektromos alkatrész elő van készítve, ideje elkezdeni a forrasztást. Íme egy lépésről lépésre útmutató az elektromos alkatrészek helyes forrasztásához:

1. Az ízület felmelegítése:Helyezze a forrasztópáka hegyét arra a csatlakozásra, ahová a forrasztóanyagot fel szeretné használni. Tartsa a forrasztópákát a helyén néhány másodpercig, hogy a csatlakozást a megfelelő hőmérsékletre melegítse.
2. A forrasztás alkalmazása:Miután a csatlakozás felmelegedett, érintse meg a forrasztóhuzal hegyét a csatlakozáshoz. A forraszanyagnak meg kell olvadnia, és rá kell folynia a csatlakozásra, lefedve az elektromos részek felületét. Győződjön meg arról, hogy a forrasztóanyag egyenletesen folyik, és hogy nincsenek hézagok vagy üregek a csatlakozásban.
3. Távolítsa el a forrasztót és a forrasztópákát:Miután a csatlakozást forraszanyag fedi, távolítsa el a forrasztóhuzalt a csatlakozásról. Ezután távolítsa el a forrasztópákát a csatlakozásról, és hagyja kihűlni és megszilárdulni.
4. Ellenőrizze az ízületet:Miután a forrasztóanyag lehűlt, ellenőrizze a csatlakozást, hogy megbizonyosodjon arról, hogy jó a csatlakozás. A csatlakozásnak fényesnek és simanak kell lennie, repedések vagy hidegforrasztási jelek nélkül. A hidegforrasztás olyan kötés, amelyet nem melegítettek fel eléggé, ami gyenge csatlakozást eredményez. Ha bármilyen problémát észlel az illesztéssel kapcsolatban, előfordulhat, hogy újra kell melegítenie a kötést, és több forrasztóanyagot kell alkalmaznia.

A gyakori forrasztási problémák hibaelhárítása

Még ha helyesen követi is az összes lépést, előfordulhat néhány gyakori forrasztási probléma. Íme néhány tipp a problémák elhárításához:

• Hideg forrasztási kötések:Amint azt korábban említettük, a hidegforrasztás olyan kötés, amelyet nem melegítettek fel eléggé. A hideg forrasztási kötés rögzítéséhez melegítse újra a kötést a forrasztópákával, és vigyen fel több forrasztóanyagot. Ügyeljen arra, hogy a csatlakozás megfelelő hőmérsékletre legyen felmelegítve, és a forrasztás egyenletesen folyjon.
• Forrasztóhidak:A forrasztóhíd két vagy több elektromos alkatrész közötti, nem tervezett kapcsolat. A forrasztott hidak rövidzárlatot és egyéb problémákat okozhatnak. A forrasztóhíd eltávolításához használjon kiforrasztószivattyút vagy kanócot a felesleges forrasztóanyag felszívásához. Használhat egy kis kefét vagy egy fogpiszkálót is a forrasztás eltávolításához.
• Fölösleges forrasztás:Előfordulhat, hogy túl sok forrasztóanyagot alkalmazhat egy kötésre. A felesleges forrasztás problémákat okozhat, például rövidzárlatot és rossz elektromos csatlakozásokat. A felesleges forrasztóanyag eltávolításához használjon kiforrasztószivattyút vagy kanócot a felesleges forrasztóanyag felszívásához. Használhat egy kis kefét vagy egy fogpiszkálót is a forrasztás eltávolításához.
• Túlmelegedés:A túlmelegedés károsíthatja az elektromos alkatrészeket és meghibásodhat. A túlmelegedés elkerülése érdekében győződjön meg arról, hogy állítható hőmérséklet-szabályzóval ellátott forrasztópákát használ, és hogy a hőmérsékletet az elektromos alkatrészeknek megfelelő szintre állítsa be. Kerülje azt is, hogy a forrasztópákát túl sokáig tartsa a csatlakozáson.

Következtetés

Az elektromos alkatrészek helyes forrasztása fontos készség mindenki számára, aki elektromos alkatrészekkel dolgozik. Az ebben a blogbejegyzésben felvázolt tippek és trükkök követésével megtanulhatja, hogyan kell profi módon forrasztani elektromos alkatrészeket. Ne felejtse el a megfelelő szerszámokat használni, megfelelően előkészíteni a munkaterületet és az elektromos részeket, és kövesse a megfelelő forrasztási technikát. Ha bármilyen problémába ütközik, ne féljen a hibaelhárítástól, és tanuljon a hibáiból.

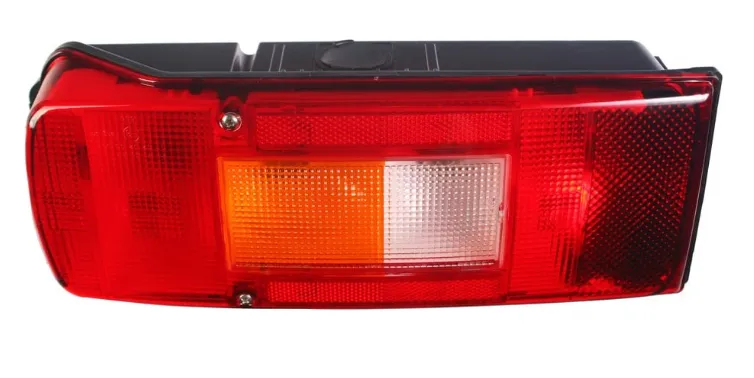

Ha Ön a kiváló minőségű elektromos alkatrészek piacán dolgozik, mi gondoskodunk róla. Tekintse meg termékválasztékunkat, mint pl20478729 Csúszó hüvely Volvo Volvo FH/FM/VM-hez,H4 24v izzó / 963187 Volvo B/F/FL/FH/FM/N/NH, ésTeherautó hátsó lámpa/ 20507623 Volvo FH bal oldal. Mindig itt vagyunk, hogy segítsünk Önnek az elektromos alkatrészekkel kapcsolatos igényeinek megoldásában. Ha bármilyen kérdése van, vagy szeretne megbeszélni egy lehetséges vásárlást, ne habozzon kapcsolatba lépni velünk, és kezdeményezzen beszélgetést. Várjuk, hogy együtt dolgozhassunk!

Hivatkozások

• „Kezdő lépések a forrasztással”, SparkFun Electronics
• „Forrasztási alapismeretek”, az Adafruit Industries
• „Hogyan forrasztjunk”, írta RadioShack
